手術はフリーハンドから
ガイドサージェリーへ
LANDmarker®でのシミュレーション結果をもとに、iCATで設計・作製したガイドで精度高い手術を実施。
認証番号:226AKBZX00161000
届出番号:27B1X00133000016, 27B1X00133000017, 11B2X10051000007
Landmark Guide™

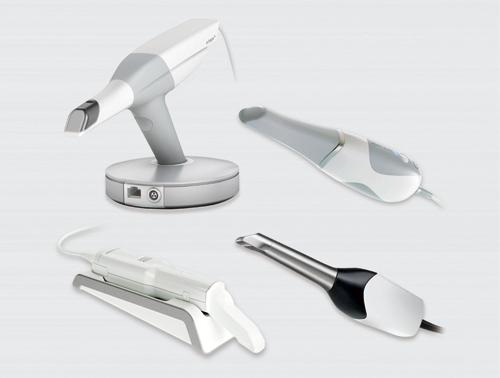

イントラオーラルスキャナーにも対応

模型レスでのサージカルガイド作製が可能になりました!
Landmark Guide™では、研究用模型のみならず各社イントラオーラルスキャナー(IOS)でスキャンした口腔内のSTLデータでもサージカルガイドの作製が可能です。
※IOSご利用でのガイド作製には注意事項がございますので、事前に弊社までお問い合わせください。
選べるSurgical Guide(サージカルガイド)
Landmark Guide™はイニシャルドリルのみをサポートする「シングルガイド」、各社インプラントシステムのガイドキットに対応してインプラント埋入までサポートする「フルガイド」から選択可能。ニーズに応じてご活用いただけます。
■ シングルガイド

ひとつのドリル径をサポート
イニシャルドリルのみをサポートするガイドで、専用サージカルキットは不要です。
<ラインナップ>
対応ドリル径:φ1.6mm、1.9mm、2.0mm、2.3mm、2.75mm、2.8mm、3.0mm、2.0/3.4mm

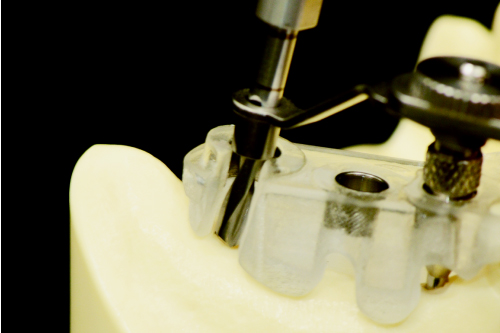

シングル(φ2.0/3.4mmドリル対応)ガイド

ワンステップでφ3.4mmまで形成可能
月光ドリルのステップドリルφ2.0/3.4を用いると1回のドリリングでφ3.4まで形成が可能。インプラントによってはファイナルドリル手前まで1度のドリルで形成できます。ガイド利用後は各メーカーのファイナルドリル⇒埋入というシンプルなプロトコルを実現します。

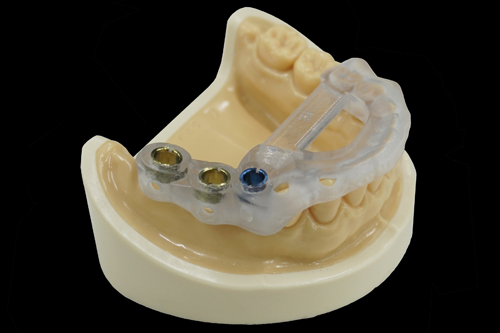

■ フルガイド

インプラント埋入までサポート

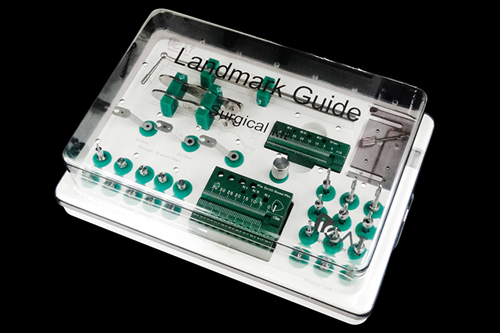

各社インプラントシステムのガイドキットに対応し、インプラントの埋入までフルサポートします。
現在対応のシステム:
京セラ, ケンテック, ジーシー, ブレーンベース, bicon, Biohorizons, camlog, IAT, Implant Direct, Neoss, Nobel Biocare, Straumann, ZimVie(Biomet 3i, spline, Tapered Screw-Vent)

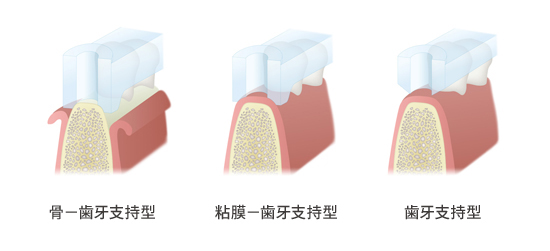

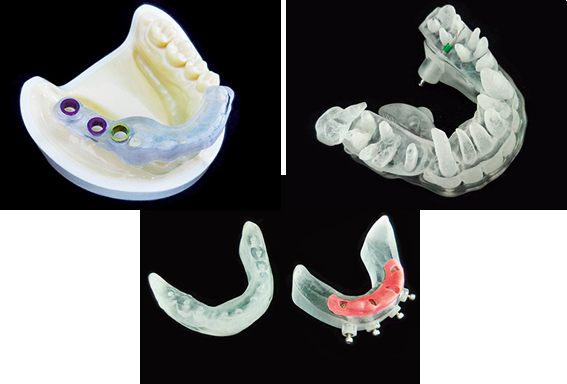

あらゆる症例に対応
「骨」・「粘膜」・「歯牙」、「単独」~「無歯顎」のあらゆる組み合わせに対応したフレキシブルなガイドシステム。

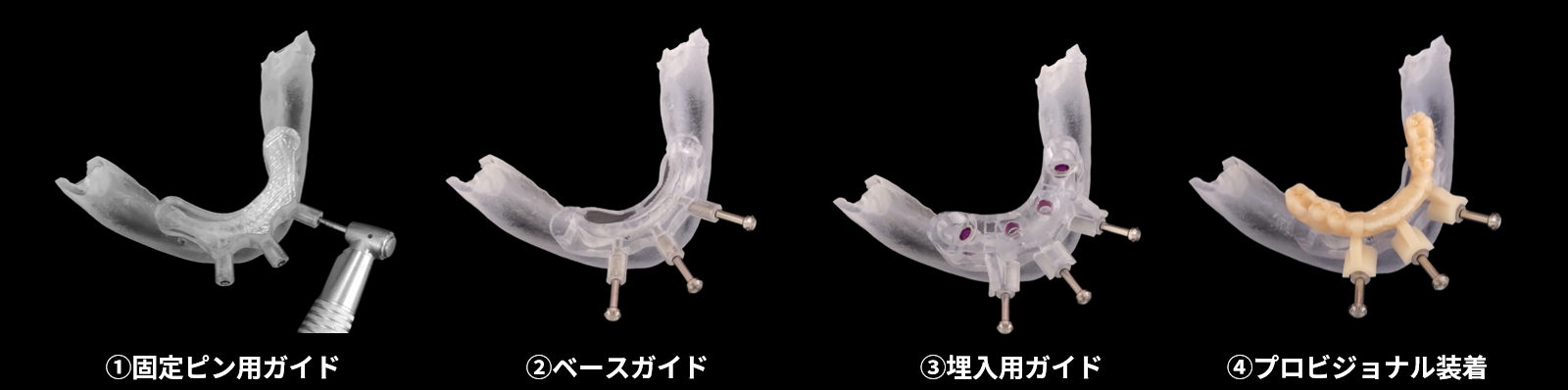

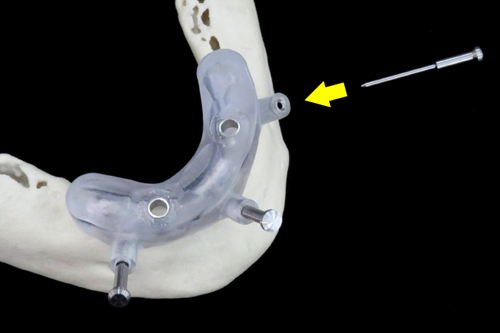

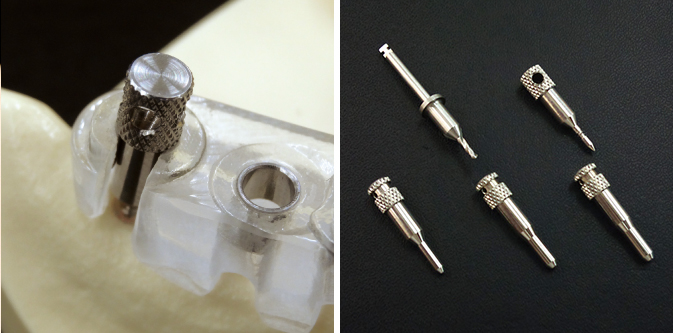

頬側からの固定にも対応

Landmark Guideでは、オプションでガイド固定のための頬側からの固定ピンを付与することが可能です。
無歯顎や残存歯が少ない場合などで確実な固定が可能となります。
歯科技工士による厳しい品質管理

安心の国内製造で、すべてのガイドを専任の歯科技工士が厳しくチェック。
豊富な臨床実績に裏打ちされた確かな品質。
インプラント埋入用以外のガイドも作製可能
Landmark Guide™ではインプラント埋入用のサージカルガイド以外にも様々な手術をサポートするガイドが作製可能です。
ご要望に応じてさまざまなカスタムガイドが作製可能ですのでご相談ください。

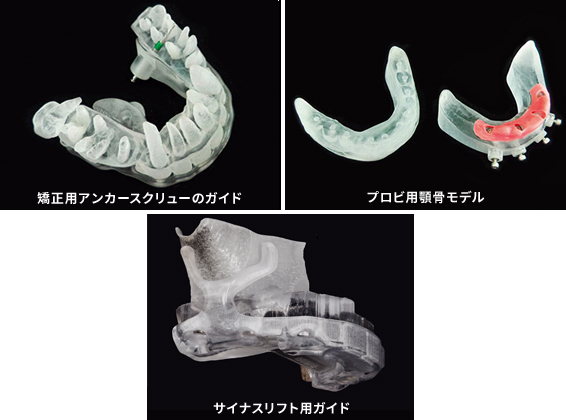

カスタムガイドの例

ガイドデザインSTLでもお届け可能
ガイド完成品のみならず、iCATで作成したLandmark Guide™のデザインデータ(STL形式)をお届けし、自院の3Dプリンタでガイドを造形することも可能です。複雑なガイド設計のノウハウは不要でiCAT品質の高精度なガイドが作成可能です。
歯科用3Dプリンタ「Form 3B」はiCATからご購入いただけます。
※インプラント埋入位置の診断は医院様で行っていただきます。
Surgical Drill(サージカルドリル)

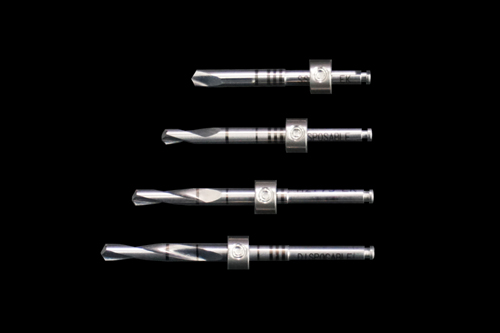

ストッパー付内部注水ドリル(ディスポーザブル)
Landmark Guide™に対応した専用ドリル。ストッパー付でシミュレーションに応じて埋入深度をコントロール可能。ニーズに応じてお選びいただけます。
■ 豊富なラインナップ

太さはφ2mm、φ2.75mm、φ3mmの3種類、長さはSS(29mm)、S(34mm)、M(39mm)・L(44mm)の4種類の充実のラインナップ。 開口量の少ない患者さまの臼歯部症例にも対応。
■ 内部注水

内部注水式でガイド装着下においても効果的に骨を冷却。
ほぼすべての注水ノズル(23mm以内)に対応可能。

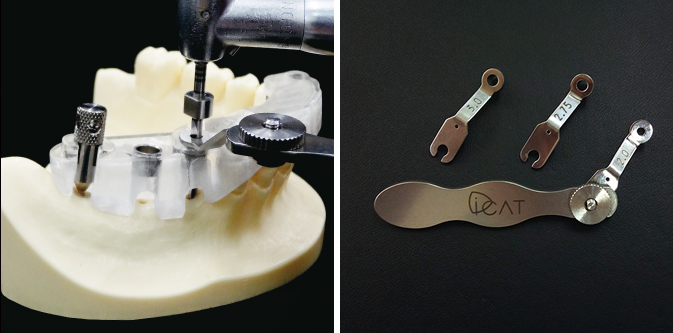

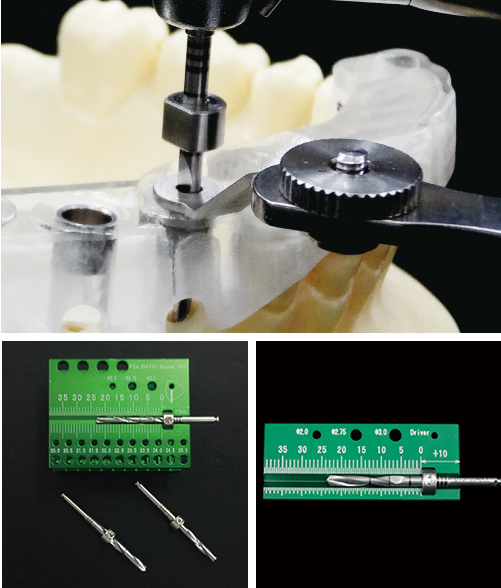

■ ストッパー付きドリルで深さをコントロール

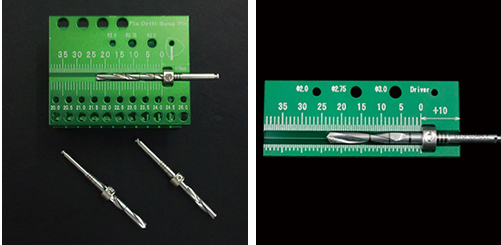

可動式のストッパーで埋入深度をコントロール、ルーラーボックス、ルーラーボードでストッパーの調整も簡単。

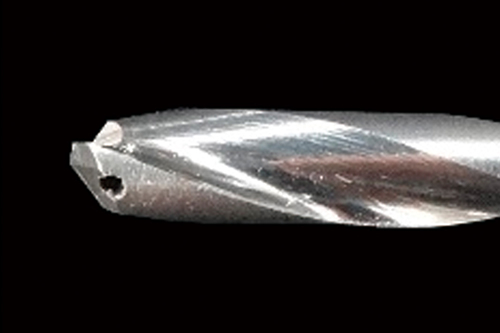

月光ドリル
月光ドリルは、独自の尖端形状により下穴が無くても刃先が滑らず、また、切削抵抗が少なく食いつきがよいため直進性に優れています。

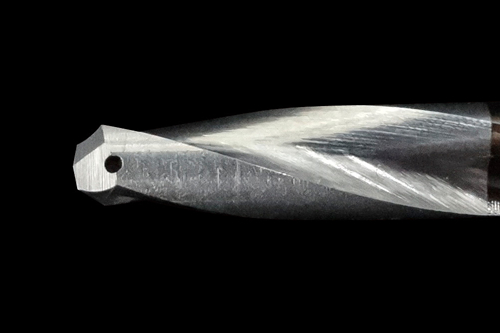

■ 三日月形の刃先

三日月形の刃先により抵抗が少なく、摩擦が少ないため、骨火傷のリスクを大幅に軽減することが期待できます。
また、直進性に優れているため斜位穿孔にも強く、ブレることなくドリル孔を形成することが可能です。
■ 豊富なラインナップ

Φ2.0、Φ2.8の単独径ドリルに加え、Φ2.0/3.4のステップドリルをラインナップ。Φ2.0、Φ2.0/3.4には刃先長を3サイズご用意しています。
ステップドリルは摩擦が少ない月光ドリルの特徴を活かし、1回のドリリングで3.4mmまで形成が可能。ドリルステップアップの手順を軽減します。
顎模型・移植歯造形モデル
顎模型
LANDmarker®のシミュレーションデータから顎模型を作成。iCATで模型合成を行ったデータでは骨の状態のみならず歯牙の形状もクリアに再現します。 Landmark Guide™とセットでご利用いただくことにより手術イメージの確認はもちろん、患者説明ツールとしても有効です。
移植歯造形モデル

CTデータをもとに3Dプリンターで移植歯を造形いたします。
抜歯前に移植歯の形状が確認でき、移植先の顎骨を正確に形成できます。
販売名:ストッパー付ディスポーザブルドリル(内部注水型) 一般的名称:電動式歯科用インプラント手術器具
医療機器の分類:管理医療機器 認証番号:226AKBZX00161000 添付文書
販売名:サイド固定ドリル 一般的名称:手術用ドリルビット
医療機器の分類:一般医療機器 認証番号:27B1X00133000016 添付文書
販売名:サイド固定ピン 一般的名称:歯科用インプラント手術器具
医療機器の分類:一般医療機器 認証番号:27B1X00133000017 添付文書
販売名:歯科インプラント用 月光ドリル ブラック 一般的名称:手術用ドリルビット
医療機器の分類:一般医療機器 認証番号:11B2X10051000007 添付文書
